說明：

I1/I2型機箱由上下蓋板，橫梁，法蘭及塑料件等組成。機箱高度標準型有2u、3u、3.5u、4u······。寬度及深度方向尺寸按要求可以任意定制。前后橫梁沖有間距為5.08mm的排孔，主要用于安裝標準板卡塑料導軌，前后橫梁內嵌有滑動螺母（可選插條，訂貨時需注明）。

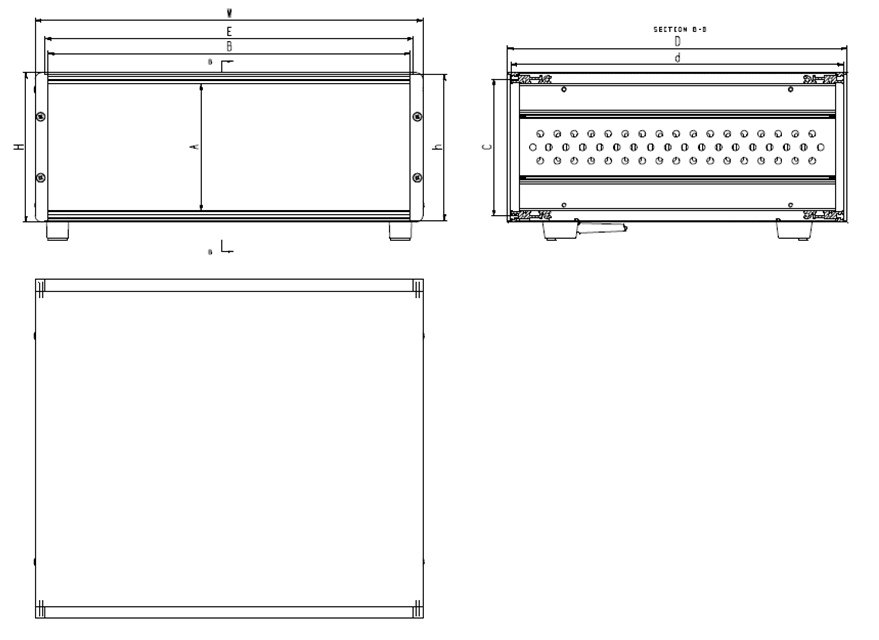

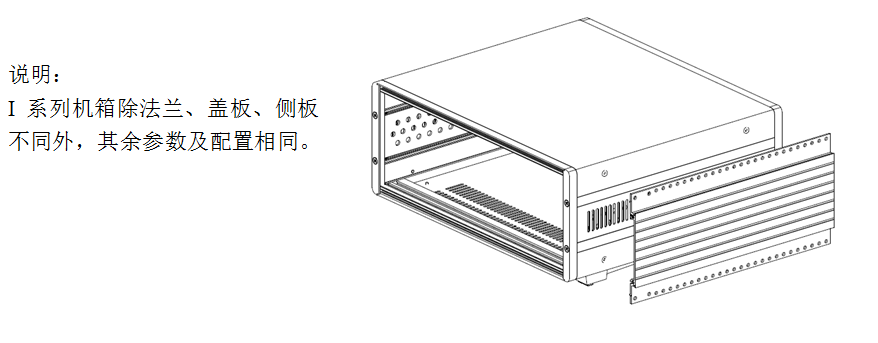

結構圖：

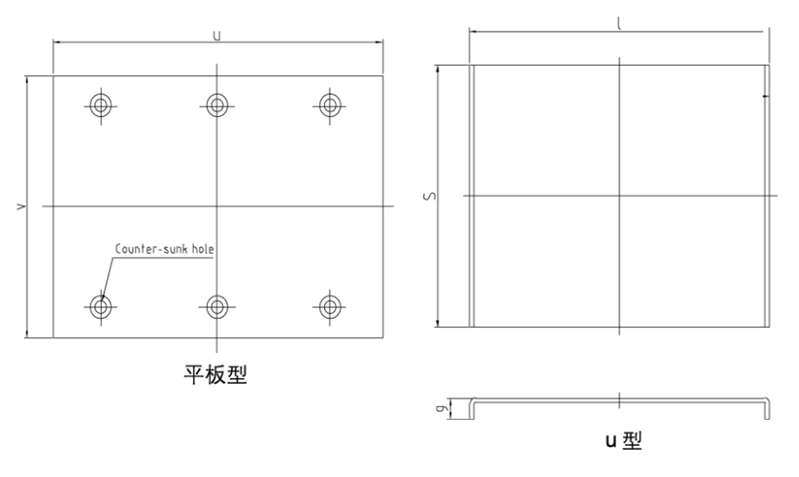

側板方案：

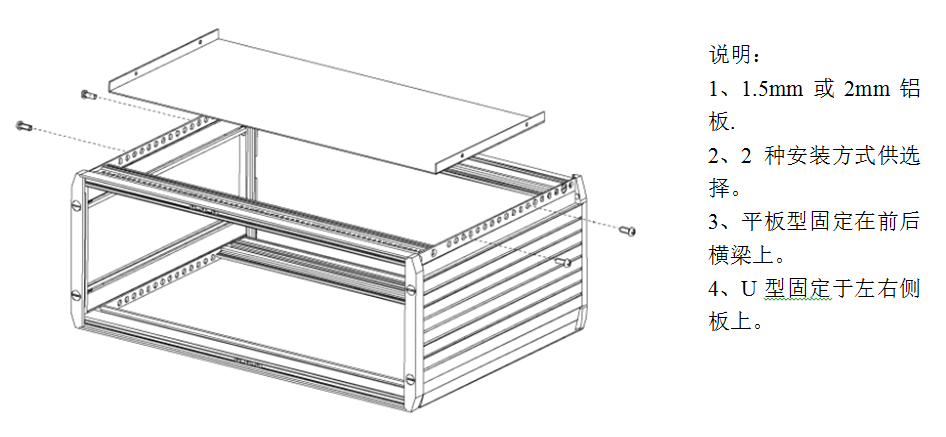

底板與機箱左右側板的連接：

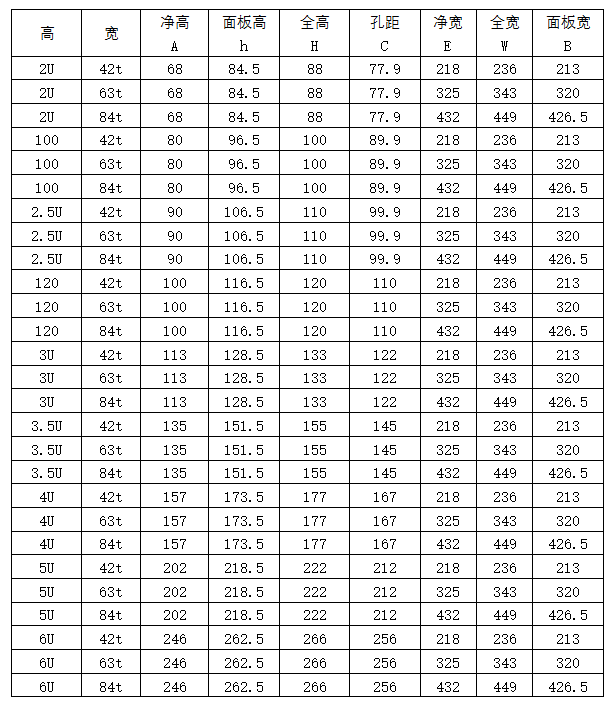

結構尺寸：

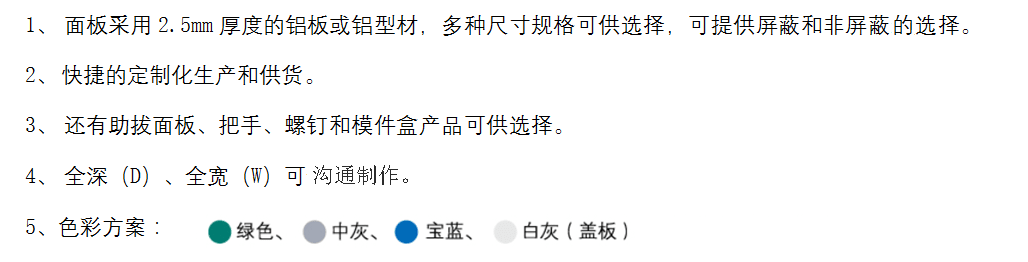

訂貨信息：
